【シェル中子と金型】砂型鋳造と金型鋳造

砂型鋳造と金型鋳造のそれぞれの特徴や作り方は以下のとおりです。

金型鋳造

砂型鋳造

上記のように、金型鋳造と砂型鋳造では、その特徴や作り方が異なります。例えば、複雑な形状の設計部品で、なおかつ小ロットの製品であれば、砂型での製造が向いています。自社製品の製作を見積もり依頼する段階で、設計方針にしっかりと合った製造会社を選ぶことが大切です。

また、砂型鋳造は歴史のある加工法としても知られており、古くから工業製品の製造現場で使われてきた技術です。小ロット生産に向いており、なおかつ試作に必要とする時間が短いため、スピード感を要求される企業のものづくりにおいて大いに重宝します。一方、金型鋳造はその砂型から発展した鋳造法であり、肉厚のものに適した加工法として使われています。

このように、それぞれの特徴や作り方の違い、メリットがあるため、目的に応じて工法を選ぶことが大切です。工法について判断に迷った場合は、製造会社に相談してみることをおすすめします。

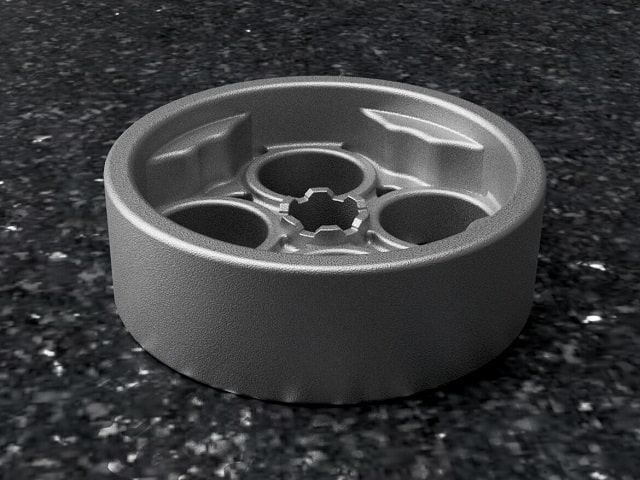

【シェル中子と金型】重力金型鋳造用金型

金型鋳造の種類の一つとして、重力鋳造があります。その特徴は以下です。

重力鋳造は、その名称のとおりグラビティ鋳造とも呼ばれています。その一般的な構成として、上下もしくは左右に分割ができる2枚の金型を使います。しかし、複雑な形状に設計されているものに関しては、2枚以上に分割できる金型を使用したり、引抜中子が利用されたりします。

中空の構造を必要とする設計では、金型ではかたどることのできない凹凸状の部分を形成することを目的として、シェル中子や砂中子が用いられることもあります。

作り方としては、2枚もしくは複数枚を合わせた金型に、アルミニウム溶湯を保持炉からくみ上げて流し込むというものです。このときの金型の温度は300℃程度であり、アルミニウム合金は700～750℃の鋳造温度で扱われるため、金型は耐久性と耐熱性を備えている必要があります。その後、金属の凝固が終了すれば、金型を取り外して鋳物が完成します。

製造機は、備え付けの油圧シリンダで金型の開閉が可能なものから、手動で開閉が必要なものまで多くの種類があります。

また、重力鋳造と同じく金型を使用する方式として、ダイカスト法があります。その作り方の違いとして、重力鋳造は重力で自然に溶融した金属を流し込むのに対して、ダイカスト法では圧力をかけながら金型へ金属を流し込むという点が挙げられます。それぞれの特徴について知った上で、設計仕様、大量生産・小ロット生産などの違いに応じて、見積もりの段階で適合した製造会社を選択する必要があります。

シェル中子製造の依頼をお考えでしたら、岐阜県山県市にある岐鋳にお任せください。水栓蛇口やバルブの鋳造において重要となる、鋳造用シェル中子に特化して製造しております。お客様の様々なニーズに対応するべく高い技術力を追求し、安定した品質の製品をお届けいたします。

「製造コストをできる限り削減したい」「小ロットは難しいと他社で断られてしまった」「軽量化を図りたい」といったお悩みやお困りごとがございましたら、ぜひ一度ご相談ください。費用のお見積もりや納期など、ご不明な点やご質問はいつでも承りますので、お気軽にお問い合わせください。

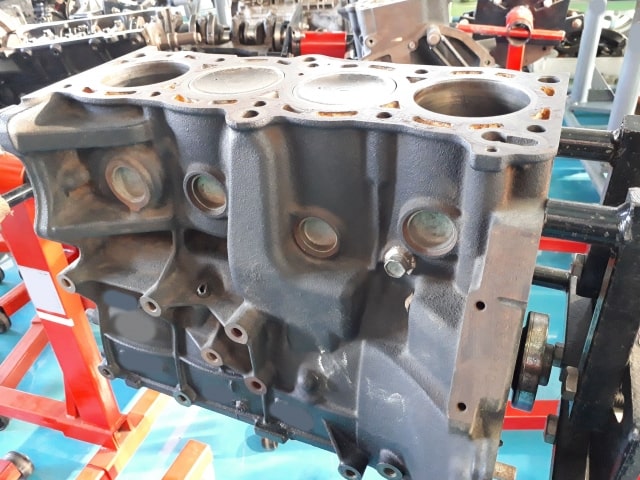

【シェル中子と金型】シェルモールド鋳造

シェルモールドとは、鋳物を製造する際に金型へシェル中子（砂型）をセットして鋳造する技法のことです。シェル中子の作り方は、フェノール樹脂でコーティングした珪砂を金型へ吹き込んで焼成して、熱硬化作用で固めるというものです。

シェルモールドは砂型の強度が高く、金属の膨張にも強いため、高い寸法精度や複雑な形状を求められる設計仕様の製品にも適用できます。また、シェルモールドという名前の由来は、薄い貝殻状の鋳型であることによります。薄い鋳型であることの利点としては、通気性が良く、鋳物の表面が美しく仕上がり、なおかつ輪郭がくっきりとすることが挙げられます。

また、その高い精度を活かして、シェルモールドは以下のようなものづくりにおいても利用されています。

大物から小物まで、幅広いサイズの鋳物へと使用することができることに加えて、大量生産にも小ロット生産にも利用できる万能な工法です。シェル中子の製造をお考えの方は、それぞれの製造会社が特化している分野を確認した上で、見積もり依頼をするようにしましょう。

【シェル中子と金型】中子設計に必要なRCS

シェル中子の設計において、RCS（レジンコーテッドサンド）は欠かすことのできない素材です。そもそも中子とは、中空構造を要する鋳物において使用される砂型のことを指します。その中子の素材が、RCSなのです。

RCSの作り方は、珪砂などの骨材に、フェノール樹脂やヘキサミンという硬化剤、滑剤などを混ぜて作られます。その特徴は構成素材のうち、その9割以上が骨材でできている点で、フェノール樹脂は骨材を接着する役割を果たしています。

中子の作り方は、RCSを型に入れて熱をかけることで、軟化した樹脂が砂を結合させて、砂型として扱えるように固形化するというものです。フェノール樹脂は、150℃程度で硬化反応が開始され、350℃程度で熱分解が加速する特性があります。その特性を活かすため、金型の温度は250～350℃程度で設定されるのが一般的です。

また、鋳造時に使用された際、RCSは1000℃程度で崩壊するため、注湯された金属の熱によってもとの砂の状態に戻ります。その原理を利用して、中空の鋳物を製造することが可能となっているのです。

RCSにおいて珪砂が骨材として利用されている理由は、低コストでの製造が可能というものによりますが、一部では特殊砂という骨材が使用される例もあります。これは、珪砂が主成分とする石英が570℃程度で急激な熱膨張をする特性があるためです。しかし、特殊砂であるクロマイトサンドやジルコンサンド、または球状骨材などは高コストであり、使用箇所は限られます。

シェル中子を用いた砂型鋳造は、低コストかつ小ロット生産が可能な工法であるため、試作品の製作としても相性が良いです。その反面、中子の設計をするためにはしっかりとした技術が必要なため、実績のある製造会社へ見積もりを出すように注意しましょう。
